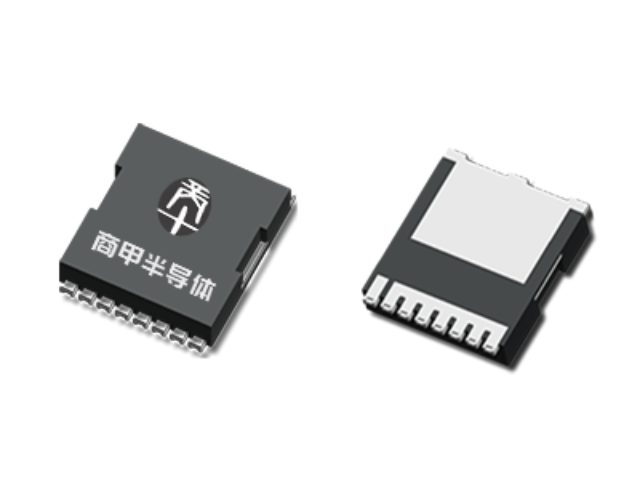

SGT MOSFET 的散熱設計是保證其性能的關鍵環節。由于在工作過程中會產生一定熱量，尤其是在高功率應用中，散熱問題更為突出。通過采用高效的散熱封裝材料與結構設計，如頂部散熱 TOLT 封裝和雙面散熱的 DFN5x6 DSC 封裝，可有效將熱量散發出去，維持器件在適宜溫度下工作，確保性能穩定，延長使用壽命。在大功率工業電源中，SGT MOSFET 產生大量熱量，雙面散熱封裝可從兩個方向快速散熱，降低器件溫度，防止因過熱導致性能下降或損壞。頂部散熱封裝則在一些對空間布局有要求的設備中，通過頂部散熱結構將熱量高效導出，保證設備在緊湊空間內正常運行，提升設備可靠性與穩定性，滿足不同應用場景對散熱的多樣化需求。智能電網用 SGT MOSFET，實現電能高效轉換與分配 。浙江40VSGTMOSFET價格

在**設備領域，如便攜式超聲診斷儀，對設備的小型化與低功耗有嚴格要求。SGT MOSFET 緊湊的芯片尺寸可使超聲診斷儀在更小的空間內集成更多功能。其低功耗特性可延長設備電池續航時間，方便醫生在不同場景下使用，為**診斷提供更便捷、高效的設備支持。在戶外**救援或偏遠地區**服務中，便攜式超聲診斷儀需長時間依靠電池供電，SGT MOSFET 低功耗優勢可確保設備持續工作，為患者及時診斷病情。其小尺寸特點使設備更輕便，易于攜帶與操作，提升**服務可及性，助力**行業提升診斷效率與服務質量，改善患者就醫體驗。廣東60VSGTMOSFET怎么樣工業烤箱的溫度控制系統采用 SGT MOSFET 控制加熱元件的功率，實現準確溫度調節.

SGT MOSFET 的柵極電荷特性對其性能影響深遠。低柵極電荷（Qg）意味著在開關過程中所需的驅動能量更少。在高頻開關應用中，這一特性可大幅降低驅動電路的功耗，提高系統整體效率。以無線充電設備為例，SGT MOSFET 低 Qg 的特點能使設備在高頻充電過程中保持高效，減少能量損耗，提升充電速度與效率。在實際應用中，低柵極電荷使驅動電路設計更簡單，減少元件數量，降低成本，同時提高設備可靠性。如在智能手表的無線充電模塊中，SGT MOSFET 憑借低 Qg 優勢，可在小尺寸空間內實現高效充電，延長手表電池續航時間，提升用戶體驗，推動無線充電技術在可穿戴設備領域的廣泛應用。

雪崩能量（UIS）與可靠性設計

SGTMOSFET的雪崩耐受能力是其可靠性的關鍵指標。通過以下設計提升UIS：1終端結構優化，采用場限環（FieldRing）和場板（FieldPlate）組合設計，避免邊緣電場集中；2動態均流技術，通過多胞元并聯布局，確保雪崩期間電流均勻分布；3緩沖層摻雜，在漏極側添加P+緩沖層，吸收高能載流子。測試表明，80VSGT產品UIS能量達300mJ，遠超傳統MOSFET的200mJ，我們SGT的產品具有更好的雪崩耐受能力，更高的抗沖擊能力 精確調控電容，SGT MOSFET 加快開關速度，滿足高頻電路需求。

設計挑戰與解決方案

SGT MOSFET的設計需權衡導通電阻與耐壓能力。高單元密度可能引發柵極寄生電容上升，導致開關延遲。解決方案包括優化屏蔽電極布局（如**柵設計）和使用先進封裝（如銅夾鍵合）。此外，雪崩擊穿和熱載流子效應（HCI）是可靠性隱患，可通過終端結構（如場板或結終端擴展）緩解。仿真工具（如Sentaurus TCAD）在器件參數優化中發揮關鍵作用，幫助平衡性能與成本，設計方面往新技術去研究，降低成本，提高性能，做的高耐壓低內阻 3D 打印機的電機驅動電路采用 SGT MOSFET對打印頭移動與成型平臺升降的精確控制提高 3D 打印的精度與質量。廣東60VSGTMOSFET怎么樣

低電感封裝，SGT MOSFET 減少高頻信號傳輸損耗與失真。浙江40VSGTMOSFET價格

SGT MOSFET 的結構創新在于引入了屏蔽柵。這一結構位于溝槽內部，多晶硅材質的屏蔽柵極處于主柵極上方。在傳統溝槽 MOSFET 中，電場分布相對單一，而 SGT MOSFET 的屏蔽柵能夠巧妙地調節溝道內電場。當器件工作時，電場不再是簡單的三角形分布，而是在屏蔽柵的作用下，朝著更均勻、更高效的方向轉變。這種電場分布的優化，降低了導通電阻，提升了開關速度。例如，在高頻開關電源應用中，SGT MOSFET 能以更快速度切換導通與截止?fàn)顟B(tài)，減少能量在開關過程中的損耗，提高電源轉換效率，為電子產品的高效運行提供有力支持。浙江40VSGTMOSFET價格
